安裝在油浸式變壓器產品油箱（或管路）與可拆卸的組部件的法蘭連接處，用于開通或阻斷變壓器油路，同時也可作為事故放油或檢修放油使用的閥門。
變壓器蝶閥的種類
按照結構分為硬密封式和真空式，按所用材料分為鋼（鐵），鋁合金，銅合金和不銹鋼等。
變壓器蝶閥的技術要求

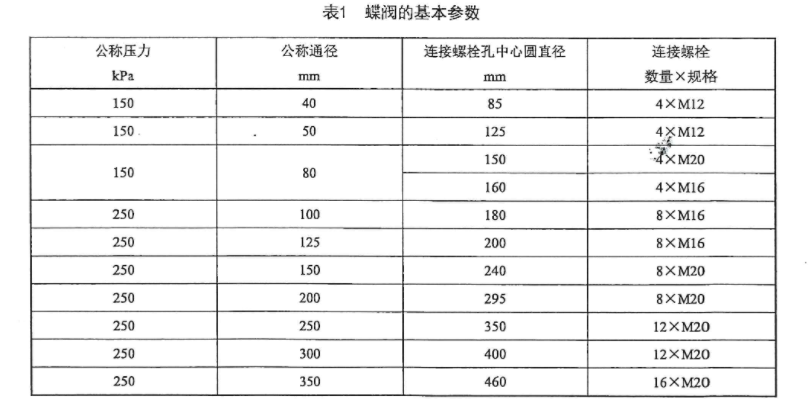

蝶閥的基本參數需要符合如下規定
（1）閥體與密封圈接觸面應光滑平整，不允許有裂紋、氣孔、疏松和澆注不足等缺陷．
（2）蝶閥的密封面形狀和尺寸應符合 GB 汀 9065 .1 的規定．
（3）蝶閥的進出口兩密封端面應互相平行，其平行度公差等級按 OB 汀 1184 一 1996中附錄 B 的 12 級； 兩端連接法蘭相對螺栓孔的同軸度公差不應超過螺栓與螺孔間隙的 1/2 ；連接法蘭螺栓位置度公差不應超過螺栓與螺栓孔間隙的 1/4 。
(4)蝶閥應有限位措施來保證關閉嚴密，閥板在開啟和關閉位置時，應有鎖定措施．
(5)閥桿外露部分應有防雨水、塵土、雜質等防護措施，并應有必要的臨時應急防漏設計。

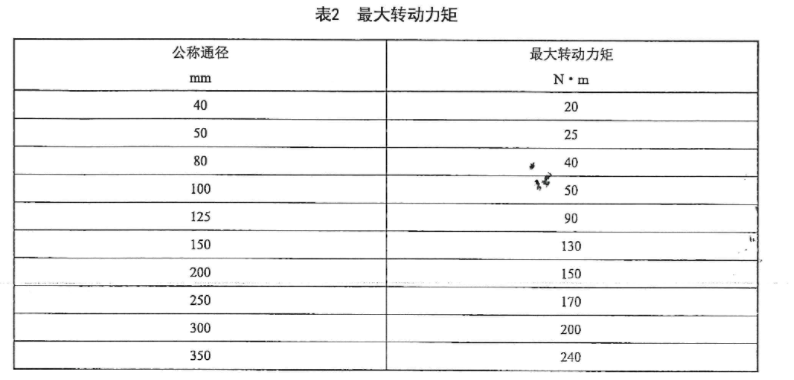

(7)閥桿與閥體之間的密封性能應可靠，閥桿轉動應靈活、無卡滯現象；最大轉動力矩應符合下表規定
8）真空式蝶閥應能承受真空度不大于50Pa，持續30min的密封試驗，閥軸及閥板不應有滲漏，閥板不應有變形。
（9）蝶閥整體應能承受120攝氏度變壓器油，168h的高溫老化試驗，試驗后轉動100次，仍能滿足密封性能要求。
（10）蝶閥應能承受1000次的機械轉動壽命試驗，試驗后仍能滿足密封性能要求。
（11）真空式蝶閥應能承受0.5MPa的氣壓，持續1min應無滲漏，硬密封式蝶閥用室溫變壓器油施加0.1MPa油壓，持續1分鐘。滲油量不用超過下表
